제품 세부 정보
원래 장소: 중국 산시성 시안
브랜드 이름: PeterTrade(PT)
지불 및 배송 조건
최소 주문 수량: 1~10개
가격: negotiable
포장 세부 사항: 나무 케이스, 합판 케이스, 팔레트 등.
배달 시간: 약 15~45일, 따라서
지불 조건: D/A, T/T, L/C, D/P
공급 능력: 달 당 100-200 톤/톤
제품 이름: |
웰드 넥 플랜지 DIN 표준 2630 |
소재: |
탄소강 플랜지/스테인레스강 플랜지 |
압력: |
PN2.5 |
제조방법: |
주조, 단조, 주조 및 단조, 중판 절단, 주조 |
수출 국가: |
다른 유럽 국가와 세계의 다른 국가 |
신청: |
화학 산업, 석유 및 가스 산업, 폐수 처리 및 환경 보호 산업, 의약품 및 식품 산업, 전력 및 난방 산업 |
제품 이름: |
웰드 넥 플랜지 DIN 표준 2630 |
소재: |
탄소강 플랜지/스테인레스강 플랜지 |
압력: |
PN2.5 |
제조방법: |
주조, 단조, 주조 및 단조, 중판 절단, 주조 |
수출 국가: |
다른 유럽 국가와 세계의 다른 국가 |
신청: |
화학 산업, 석유 및 가스 산업, 폐수 처리 및 환경 보호 산업, 의약품 및 식품 산업, 전력 및 난방 산업 |

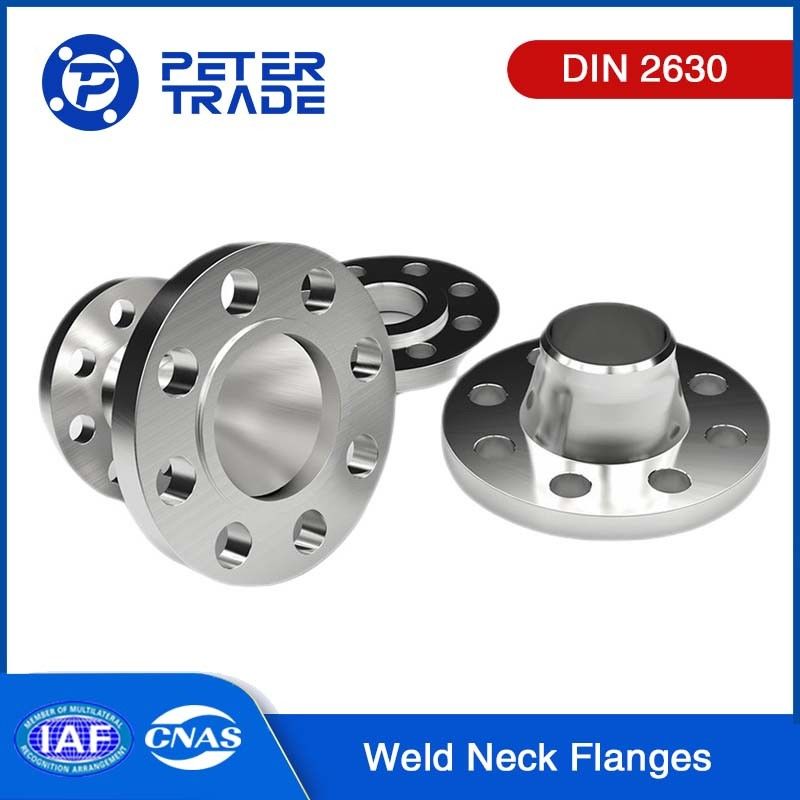

DIN 2630 산업용 탄소제철 및 스테인리스제철 용접 목 플랜지 WNRF PN2.5
소개:
우리는샤안시 피터 인터내셔널 트레이드 코., Ltd.,업계에서 풍부한 경험을 가진 평판이 좋은 회사입니다. 귀하의 신뢰할 수 있는 공급자로서, 우리는 고품질의DIN WELD 목 플랜지20년 넘게 업계에서 일해왔습니다.
DIN 용접 목 플랜지파이프의 끝으로 부트 용접을 할 수 있도록 설계된 파이프 플랜지입니다. 그들은 파이프와 점진적으로 융합되는 긴 톱니가 있습니다.강화 및 스트레스 농도를 줄이는그 후 플랜지는 볼트 또는 스톱을 사용하여 다른 용접 목 플랜지 또는 호환 가능한 플랜지에 볼트됩니다.
DIN 표준유럽에서 광범위하게 사용되고 있으며, 독일에서는 특히 강조됩니다.DIN 용접 목 플랜지정밀한 차원 및 기술 사양을 준수합니다.DIN 표준이 플랜지는 탄소강, 스테인레스강 및 합금강을 포함한 다양한 재료로 제조되며, 석유 및 가스와 같은 광범위한 산업에 적용 할 수 있습니다.석유화학, 전력 생산, 그리고 다른.
DIN 웰드 넥 플랜지 설명:
DIN 용접 목 플랜지DIN 표준에서 정한 특정 차원 및 기술적 요구 사항에 부합하는 플랜지 유형입니다. 이러한 플랜지는 긴 톱니 톱니로 설계됩니다.용접 파이프에 이상적인 전환을 제공하는용접 목 특징은 플랜지와 파이프 사이의 강력하고 누출 방지 연결을 보장합니다.
DIN 용접 목 플랜지탄소강, 스테인레스강, 합금강 등 다양한 재료로 사용할 수 있습니다. 이것은 고압, 극한 온도 및 부식성 환경에 견딜 수 있도록합니다.석유와 가스 같은 산업에서 광범위한 응용 프로그램에 적합하게 만드는석유화학, 전력 생산 등등.
이 플랜지는 견고한 구조, 정밀 엔지니어링 및 신뢰할 수있는 성능으로 유명합니다. 그들은 DIN 표준에 엄격하게 준수하여 제조됩니다.다른 DIN-compliant 부품과 일관된 품질과 호환성을 보장합니다..
DIN 용접 목 플랜지설치가 쉽고 누출 및 진동에 저항하는 안전한 연결을 제공하도록 설계되었습니다. 그들은 우수한 구조적 무결성을 제공하며 고압 파이프 시스템에 적합합니다.높이 솟아 있는 표면 모양 으로 봉인 표면 이 마련 됩니다, 플랜지를 짝짓기 플랜지 또는 장비에 단단히 볼트 할 수 있습니다.
주요 특징과 특징DIN 용접 목 플랜지다음을 포함합니다.
설계 및 특징: DIN 용접 목 플랜지용접 파이프에 대한 이상적인 전환을 제공하는 긴 콩형 허브를 포함하는 특별한 설계가 있습니다. 플랜지 목은 쉽고 정확한 용접을 위해 굽힌 끝을 가지고 있습니다.플랜지 얼굴은 짝짓기 플랜지 또는 장비와 적절한 볼트 연결을 위해 밀폐 표면을 만들기 위해 상승이 설계는 강하고 누출 방지 및 안전한 연결을 보장합니다.
크기와 압력 등급: DIN 용접목 플랜지작은 지름부터 큰 지름까지 다양한 사이즈로 제공되며, 다양한 파이프 크기를 수용합니다.그들은 고압 응용 프로그램에 견딜 수 있도록 설계되었으며 PN2에서 압력 등급으로 제공됩니다..5에서 PN400까지, 최대 압력을 나타냅니다.
차원 및 표준: DIN 용접 목 플랜지DIN 표준, 특히 DIN 2627에서 DIN 2638에 의해 설정된 특정 차원 및 기술적 요구 사항을 준수합니다. 이 표준은 외부 지름과 같은 플랜지 크기를 정의합니다.볼트 원 직경, 나브 지름, 두께 및 높이, 다른 DIN-충분 구성 요소와 호환성과 교환성을 보장합니다.
표면 마감 및 코팅: DIN 용접 목 플랜지일반적으로 부드러운 표면 가공을 가지고 있으며, 부식 저항성을 높이고 청소가 용이합니다.추가 코팅 또는 처리, 예를 들어 반성 코팅, 젤리화 또는 에포시 코팅이 부식으로부터 추가 보호를 위해 적용 될 수 있습니다.
시험 및 인증: DIN 용접 목 플랜지성능과 신뢰성을 보장하기 위해 다양한 품질 관리 조치를 수행합니다. 그들은 차원 검사, 재료 분석, 압력 테스트를 포함하여 엄격한 테스트에 시달립니다.초음파 검사 또는 방사선 검사와 같은 파괴적이지 않은 시험 방법제조업체는 종종 인증 문서 또는 시험 보고서를 제공하여 DIN 표준 및 산업 사양에 대한 플랜지의 적합성을 검증합니다.
응용 분야: DIN 용접 목 플랜지석유 및 가스, 석유화학, 발전, 화학 처리, 수처리 등 다양한 산업에서 널리 사용됩니다.그들은 고압 및 고온 환경을 포함하는 응용 프로그램에 적합합니다., 뿐만 아니라 부식 유체 또는 가스. 그들의 견고한 구조, 안전한 용접 연결, 그리고 DIN 표준에 호환성 그들은 중요한 파이프 시스템에 대한 신뢰할 수있는 선택입니다.
DIN 2630 웰드 넥 플랜지 크기:
| DIN2630 용접 목 플랜지 PN25 | |||||||||||||||
| DN | d1 | D | t | k | T | d3 | S | r | a | d4 | f | 구멍 수 | d2 |
무게 (kg) |
|
| ISO | DIN | ||||||||||||||
| 10 | - | 14 | 75 | 12 | 50 | 28 | 22 | 1.8 | 4 | 6 | 35 | 2 | 4 | 11 | 0.3 |
| 17.2 | - | 75 | 12 | 50 | 28 | 26 | 1.8 | 4 | 6 | 35 | 2 | 4 | 11 | 0.3 | |
| 15 | - | 20 | 80 | 12 | 55 | 30 | 28 | 2 | 4 | 6 | 40 | 2 | 4 | 11 | 0.4 |
| 21.3 | - | 80 | 12 | 55 | 30 | 30 | 2 | 4 | 6 | 40 | 2 | 4 | 11 | 0.5 | |
| 20 | - | 25 | 90 | 14 | 65 | 32 | 35 | 2.3 | 4 | 6 | 50 | 2 | 4 | 11 | 0.6 |
| 26.9 | - | 90 | 14 | 65 | 32 | 38 | 2.3 | 4 | 6 | 50 | 2 | 4 | 11 | 0.6 | |
| 25 | - | 30 | 100 | 14 | 75 | 35 | 40 | 2.6 | 4 | 6 | 60 | 2 | 4 | 11 | 0.8 |
| 33.7 | - | 100 | 14 | 75 | 35 | 42 | 2.6 | 4 | 6 | 60 | 2 | 4 | 11 | 0.8 | |
| 32 | - | 38 | 120 | 14 | 90 | 35 | 50 | 2.6 | 6 | 6 | 70 | 2 | 4 | 14 | 1.1 |
| 42.4 | - | 120 | 14 | 90 | 35 | 55 | 2.6 | 6 | 6 | 70 | 2 | 4 | 14 | 1.1 | |
| 40 | - | 44.5 | 130 | 14 | 100 | 38 | 55 | 2.6 | 6 | 7 | 80 | 3 | 4 | 14 | 1.2 |
| 48.3 | - | 130 | 14 | 100 | 38 | 62 | 2.6 | 6 | 7 | 80 | 3 | 4 | 14 | 1.2 | |
| 50 | - | 57 | 140 | 14 | 110 | 38 | 70 | 2.9 | 6 | 8 | 90 | 3 | 4 | 14 | 1.4 |
| 60.3 | - | 140 | 14 | 110 | 38 | 74 | 2.9 | 6 | 8 | 90 | 3 | 4 | 14 | 1.4 | |
| 65 | 76.1 | - | 160 | 14 | 130 | 38 | 88 | 2.9 | 6 | 9 | 110 | 3 | 4 | 14 | 1.6 |
| 80 | 88.9 | - | 190 | 16 | 150 | 42 | 102 | 3.2 | 8 | 10 | 128 | 3 | 4 | 18 | 2.7 |
| 100 | - | 106 | 210 | 16 | 170 | 45 | 122 | 3.6 | 8 | 10 | 148 | 3 | 4 | 18 | 3.2 |
| 114.3 | - | 210 | 16 | 170 | 45 | 130 | 3.6 | 8 | 10 | 148 | 3 | 4 | 18 | 3.2 | |
| 125 | - | 133 | 240 | 18 | 200 | 48 | 148 | 4 | 8 | 10 | 178 | 3 | 8 | 18 | 4.6 |
| 139.7 | - | 240 | 18 | 200 | 48 | 155 | 4 | 8 | 10 | 178 | 3 | 8 | 18 | 4.4 | |
| 150 | - | 159 | 265 | 18 | 225 | 48 | 172 | 4.5 | 10 | 12 | 202 | 3 | 8 | 18 | 5.3 |
| 166.3 | - | 265 | 18 | 225 | 48 | 184 | 4.5 | 10 | 12 | 202 | 3 | 8 | 18 | 5.0 | |
| 200 | 219.1 | - | 320 | 20 | 280 | 55 | 236 | 5.9 | 10 | 15 | 258 | 3 | 8 | 18 | 8.0 |
| 250 | - | 267 | 375 | 22 | 335 | 60 | 282 | 6.3 | 12 | 15 | 312 | 3 | 12 | 18 | 11.2 |
| 273 | - | 375 | 22 | 335 | 60 | 290 | 6.3 | 12 | 16 | 312 | 3 | 12 | 18 | 10.6 | |
| 300 | 323.9 | - | 440 | 22 | 395 | 62 | 342 | 7.1 | 12 | 15 | 365 | 4 | 12 | 22 | 14.3 |
| 350 | 355.6 | - | 490 | 22 | 445 | 62 | 385 | 7.1 | 12 | 15 | 415 | 4 | 12 | 22 | 18.6 |
| - | 368 | 490 | 22 | 445 | 62 | 385 | 7.1 | 12 | 15 | 415 | 4 | 12 | 22 | 16.8 | |
| 400 | 406.4 | - | 540 | 22 | 495 | 65 | 438 | 7.1 | 12 | 15 | 465 | 4 | 16 | 22 | 21.3 |
| - | 419 | 540 | 22 | 495 | 65 | 438 | 7.1 | 12 | 15 | 465 | 4 | 16 | 22 | 19.1 | |
| 500 | 506 | - | 645 | 24 | 600 | 68 | 538 | 7.1 | 12 | 15 | 570 | 4 | 20 | 22 | 23.6 |
| 600 | 610 | - | 755 | 24 | 705 | 70 | 640 | 7.1 | 12 | 16 | 670 | 5 | 20 | 26 | 34.5 |
| 700 | 711 | - | 660 | 24 | 810 | 70 | 740 | 7.1 | 12 | 16 | 775 | 5 | 24 | 26 | 40.0 |
| 800 | 813 | - | 975 | 24 | 920 | 70 | 842 | 7.1 | 12 | 16 | 880 | 5 | 24 | 30 | 48.2 |
| 900 | 914 | - | 1075 | 26 | 1020 | 70 | 942 | 7.1 | 12 | 16 | 980 | 5 | 24 | 30 | 58.1 |
| 1000 | 1016 | - | 1175 | 26 | 1120 | 70 | 1045 | 7.1 | 16 | 16 | 1080 | 5 | 25 | 30 | 63.4 |
| 1200 | 1220 | - | 1375 | 26 | 1320 | 70 | 1245 | 7 | 16 | 16 | 1280 | 5 | 32 | 30 | 72.8 |
| 1400 | 1420 | - | 1575 | 26 | 1520 | 70 | 1445 | 7 | 16 | 16 | 1480 | 5 | 36 | 30 | 84.5 |
| 1600 | 1620 | - | 1790 | 26 | 1730 | 80 | 1645 | 8 | 16 | 20 | 1680 | 5 | 40 | 30 | 111.6 |
| 1800 | 1820 | - | 1990 | 26 | 1930 | 80 | 1845 | 9 | 16 | 20 | 1890 | 5 | 44 | 30 | 128.4 |
| 2000 | 2020 | - | 2190 | 26 | 2130 | 80 | 2045 | 10 | 18 | 22 | 2090 | 5 | 48 | 30 | 145.0 |
| 2200 | 2220 | - | 2405 | 28 | 2340 | 90 | 2248 | 10 | 18 | 25 | 2295 | 6 | 52 | 33 | 184.1 |
| 2400 | 2420 | - | 2605 | 28 | 2540 | 90 | 2448 | 10 | 18 | 25 | 2495 | 6 | 56 | 32 | 200.5 |
| 2600 | 2620 | - | 2805 | 28 | 2740 | 90 | 2648 | 10 | 18 | 25 | 2695 | 6 | 60 | 33 | 216.0 |
| 2800 | 2820 | - | 3030 | 30 | 2960 | 90 | 2848 | 10 | 18 | 25 | 2910 | 6 | 64 | 36 | 268.1 |
| 3000 | 3020 | - | 3230 | 30 | 3160 | 90 | 3050 | 10 | 18 | 25 | 3110 | 6 | 66 | 36 | 285.0 |
| 3200 | 3220 | - | 3430 | 30 | 3350 | 90 | 3250 | 10 | 20 | 25 | 3310 | 6 | 72 | 36 | 306.8 |
| 3400 | 3420 | - | 3630 | 32 | 3560 | 95 | 3450 | 10 | 20 | 28 | 3510 | 6 | 76 | 36 | 346.7 |
| 3600 | 3620 | - | 3340 | 32 | 3770 | 100 | 3652 | 10 | 20 | 28 | 3720 | 6 | 80 | 36 | 305.7 |
| 3800 | 3820 | - | 4045 | 34 | 3970 | 100 | 3852 | 10 | 20 | 28 | 3920 | 6 | 80 | - | - |
| 4000 | 4020 | - | 4245 | 34 | 4170 | 100 | 4052 | 10 | 20 | 28 | 4120 | 6 | 84 | - | - |
1크기는 밀리미터입니다.
2다른 구매자들에 의해 크기가 지정될 수 있습니다.
DIN 웰드 넥 플랜지의 재료:
DIN 용접 목 플랜지다양한 응용 프로그램 및 운영 조건에 맞게 다양한 재료로 제공됩니다.DIN 용접 목 플랜지온도, 압력, 부식 저항성, 그리고 운반되는 액체나 가스와의 호환성 등 요인에 따라 달라집니다.
탄소강의 종류:
ASTM A105:이것은 탄소 강철의 일반적인 종류입니다.웰드 넥 플랜지그것은 고온 서비스를 위해 특별히 설계 된 가조 된 탄소 강철이며 우수한 용접성과 강도를 제공합니다.
ASTM A350 LF2:LF2는 일반적으로 사용되는 낮은 온도 탄소 강철 종류입니다.웰드 넥 플랜지낮은 온도 강도가 필요한 응용 프로그램에서
ASTM A694 F52/F60/F65/F70:이 등급은 고출력 탄소제철 소재로웰드 넥 플랜지높은 강도와 충격 저항을 요구하는 응용 프로그램에서
스테인리스 스틸의 종류:
ASTM A182 F304/F304L:이 스테인리스 스틸은 아우스테니틱이며 일반적으로 사용됩니다.웰드 넥 플랜지그들은 좋은 경화 저항성, 우수한 용접성을 제공하며 광범위한 응용 분야에 적합합니다.
ASTM A182 F316/F316L:F304/F304L와 비슷하게, 이러한 등급은 특히 염화 환경에서는 경화 저항성을 향상시킨 아우스테니트성 스테인리스입니다.
ASTM A182 F321:F321은 티타늄을 함유한 아우스테니트 인 스테인리스 스틸 등급으로, 이질간 진열에 대한 저항성을 향상시킵니다.웰드 넥 플랜지고온 애플리케이션에서
ASTM A182 F347:F347은 니오비아를 첨가한 안정화된 스테인리스 스틸 등급으로, 이산화탄자간 부식에 대한 내성을 향상시킵니다.그것은 일반적으로 높은 온도를 포함하는 응용 프로그램에서 용접 목 플랜지에 사용됩니다.
DIN 2630의 적용웰드 넥 플랜지:
DIN 2627 용접 목 플랜지특유의 특성이 필요한 특정 응용 프로그램에서 사용하도록 특별히 설계되었습니다.DIN 2630 용접목 플랜지:
고압 시스템: DIN 2630 용접 목 플랜지석유 및 가스 파이프 라인, 화학 공장 및 발전 시설과 같은 고압 시스템에서 자주 사용됩니다.그 들 의 견고 한 건축 과 신뢰성 있는 밀폐 능력 은 그 들 을 높은 압력 을 견디고 누출 을 방지 하기 위해 적합 하게 한다.
고온 환경:이러한 플랜지는 증기 선, 열 교환기 및 열 발전소와 같은 고온이 포함되는 응용 프로그램에도 일반적으로 사용됩니다.DIN 2630 용접 목 플랜지고온에 견딜 수 있고 변형이나 무결성을 잃지 않습니다.
석유화학 산업:석유화학 산업은DIN 2630 용접 목 플랜지부식성 유체와 가스를 처리하는 능력으로 인해, 정유소, 화학 가공 공장 및 해상 플랫폼에서 일반적으로 사용됩니다.부식 저항성과 내구성이 필수적인 경우.
파이프 라인: 용접 목 플랜지일반적으로 파이프 라인 시스템에서 파이프를 연결하고 안전하고 누출 방지성 관절을 제공합니다.DIN 2630 용접 목 플랜지석유 및 가스 전송 파이프 라인, 물 및 폐수 파이프 라인 및 산업 파이프 시스템 등 다양한 파이프 라인 응용 프로그램에서 사용됩니다.
조선: 용접 목 플랜지,DIN 2630을 포함하여 선박 건설 응용 분야에 널리 사용됩니다. 연료 및 석유 전송 라인, 냉각 시스템 및 수압 시스템과 같은 선박의 다양한 시스템에서 사용됩니다.용접 목 플랜지 는 바다 에서 까다로운 조건 을 견딜 수 있는 신뢰할 수 있는 연결 을 제공한다.
식품 및 음료 산업: DIN 2630 용접 목 플랜지스테인리스 스틸로 만든 제품으로 식품 및 음료 산업의 응용에 적합합니다. 탱크, 펌프 및 파이프 라인 등의 처리 장비에 사용됩니다.위생 및 부식 저항성이 중요한 경우.
