제품 세부 정보
원래 장소: 중국 산시성 시안
브랜드 이름: PeterTrade(PT)
모델 번호: MSS SP-43 표준 맞대기 용접/심리스 동심 리듀서
지불 및 배송 조건
최소 주문 수량: 1~10개
가격: negotiable
포장 세부 사항: 나무 케이스, 합판 케이스, 팔레트 등.
배달 시간: 약 15~45일, 따라서
지불 조건: D/A, T/T, L/C, D/P
공급 능력: 달 당 100-200 톤/톤
생성물 규격: |
MSS SP-43 |
제품 이름: |
맞대기 용접/심리스 동심 리듀서 |
재료: |
스테인레스 스틸: ASTM A403 WP304, 304L, 316, 316L, 321 등 |
연결: |
용접 |
형태: |
같으세요 |
특징: |
높은 강도, 부식 저항성, 설치 가 쉽다 |
기교: |
만듭니다 |
신청: |
석유화학, 파이프 엔지니어링, 공공 서비스 및 물공사 |
생성물 규격: |
MSS SP-43 |
제품 이름: |
맞대기 용접/심리스 동심 리듀서 |
재료: |
스테인레스 스틸: ASTM A403 WP304, 304L, 316, 316L, 321 등 |
연결: |
용접 |
형태: |
같으세요 |
특징: |
높은 강도, 부식 저항성, 설치 가 쉽다 |
기교: |
만듭니다 |
신청: |
석유화학, 파이프 엔지니어링, 공공 서비스 및 물공사 |

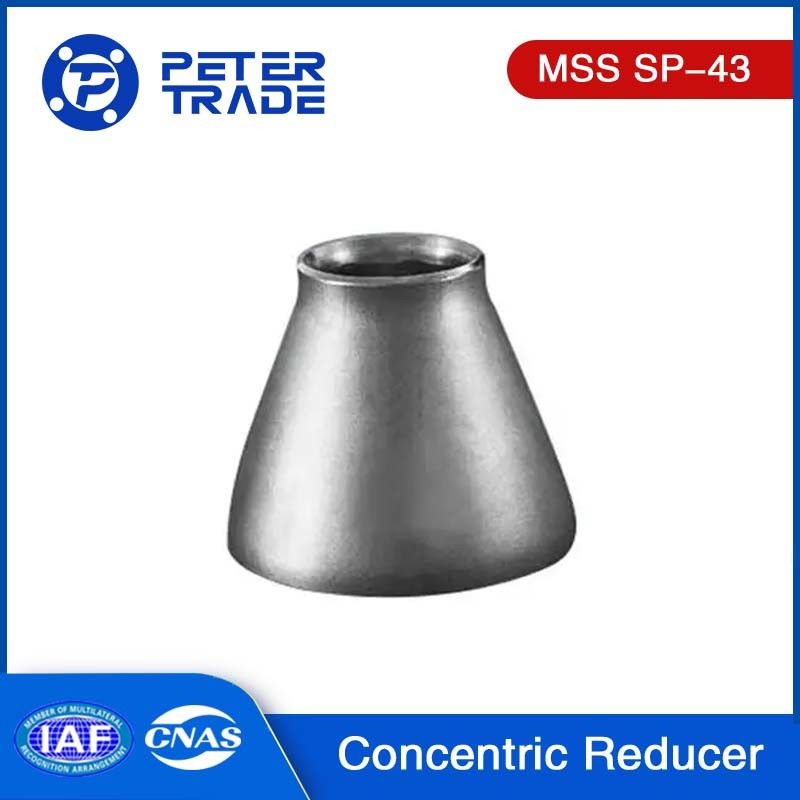

MSS SP-43 Butt Welding/Seamless Stainless Steel Concentric Reducers SCH40 화학 및 석유화학 산업용
회사 소개:
샤안시 피터 인터내셔널 트레이드 컴퍼니시장에서 두 십 년 이상의 인상적인 기록을 가진 잘 설립 된 고 평판 공급 업체입니다. 우리의 광범위한 경험과 전문 지식을 통해,우리는 신뢰할 수 있는MSS SP-43 스테인리스 스틸 부트 용접 컨센트릭 리듀서우리의 주요 관심사는 고품질 ASME B16.9 파이프 피팅 솔루션을 제공하고 고객 만족을 보장하는 것입니다.
수년 동안 우리는 유명한 제조업체와 견고한 관계를 구축하여 광범위한 제품군에 액세스 할 수 있습니다.MSS SP-43 부트 용접 용기우리의 재고에는 우수한 내구성, 부식 저항성, 그리고 긴 수명으로 알려진 우수한 스테인레스 스틸로 제작된 피팅이 있습니다.우리는 정확성과 산업 표준의 준수의 중요성을 이해따라서 우리는 엄격한 사양에 맞는 피팅을 철저하게 공급합니다.MSS SP-43 표준
MSS SP-43 부트 용접 용기 설명:
MSS SP 43 부리 용접용 부착장고압 및 부식 저항을 요구하는 용도로 가공되거나 제조됩니다. 이러한 핑싱은 90° 및 45° 반지름의 팔꿈치, 직선 및 줄이는 티,팔목 턱 끝, 캡, 180° 길이의 반지름 반환, 그리고 동심 및 특기 환원.MSS SP 43 표준ASME B36에 명시된 모든 명목 파이프 크기 (NPS) 에서 스케줄 5S 및 10S 파이프와 호환성을 위해 설계된 피팅을 포함한다.19그러나 짧은 패턴 스터브 끝은 SCH 40S 파이프와 사용하기에 적합합니다.
MSS SP-43 부츠 용접용 부착장펌프 시스템에서 적절한 적합성과 정렬을 보장하기 위해 연결 된 파이프의 크기와 일치하도록 설계되었습니다.MSS SP-43 부착장원활한 용접 및 설치에 대한 외부 지름 및 허용량에 관한 정해진 파이프 표준을 준수해야 합니다.
에 따르면MSS SP-43스펙트럼에 따라, 핑팅의 명목 벽 두께는 핑팅이 용접되는 파이프의 두께와 일치해야 합니다.더 무거운 벽을 가진 장치는 더 가벼운 벽 파이프에 부트 용접 될 수 있습니다. 더 무거운 벽이 더 가벼운 파이프의 크기와 일치하도록 내부 또는 외부에 톱니가 있다면이 콩어링은 잇기와 파이프 사이의 부드러운 전환과 적절한 연결을 허용하여 안전하고 누출이없는 관절을 보장합니다.
이 지침을 따르면MSS SP-43 부착장파이프 표준과 호환성을 유지하고 파이프 시스템에서 안정적인 연결을 제공하여 저압 및 부식 저항 응용 프로그램의 요구 사항을 충족합니다.
소재 및 MSS SP-43의 열 절단 길거리 반사 90도 팔꿈치:
피팅에 대한 MSS SP 43에 해당하는 재료는 타입 304/304L, 316/316L, 317/317L, 321 및 347과 같은 오스텐리트 스테인리스 스틸을 포함합니다. 또한 티타늄 (그룹.1그래2그래3그래5그래7, Gr.12), 인코넬 600, 인코넬 625, 하스텔로이 C-276, 하스텔로이 C-22, 모넬 400, 인콜로이 800, 인콜로이 825/925, 알로이 31 및 알로이 20도 포함됩니다.
적절한 열처리는 매우 중요하며, 최대 관화 저항성을 보장하기 위해 사용되는 특정 재료에 기초하여 수행되어야합니다.이것은 다양한 운영 조건에서 장착 장치의 기계적 특성과 전반적인 성능을 향상시키는 데 도움이됩니다.
A스테인리스 스틸의 동심 환각기파이프 피팅 (pipe fitting) 은 파이프 시스템 내의 다른 지름의 두 파이프를 연결하는 데 사용되는 파이프 피팅입니다. 공통의 중선을 유지하면서. 한쪽 끝이 다른 쪽보다 지름이 큰 피침 모양을 가지고 있습니다.두 파이프 사이의 부드러운 전환을 허용합니다..스테인리스 스틸의 동심 환각기양쪽 끝의 중심선이 정렬되어 있는 대칭적인 설계입니다. 이것은 절제기가 옆에서 볼 때 직선을 형성한다는 것을 의미합니다. 점진적이고 균일한 지름 감소를 제공합니다..동심 환기의 끝은 해당 파이프에 부트 웰딩을 위해 설계되어 있습니다. 그들은 용접 과정을 용이하게하고 강력하고 누출 방지 연결을 보장하기 위해 굽힌 가장자리를 가지고 있습니다.
MSS SP-43 컨센트릭 리듀서표준에 의해 지정된 다양한 크기 및 차원에서 제공됩니다. 차이는 더 크고 작은 파이프 지름, 줄기기의 전체 길이,그리고 특정 벽 두께이 표준은 압력 및 온도 등급에 대한 지침을 제공합니다.MSS SP-43 컨센트릭 리듀서사용 된 재료와 용비의 크기에 따라. 이러한 등급은 줄기 시스템에서 예상되는 운영 조건을 안전하게 처리 할 수 있음을 보장합니다.
또한 모든 핑팅은 용접 표준을 준수해야합니다. 용접자, 용접 작업자,ASME 보일러 및 압력 용기 코드 (BPVC) 섹션 IX에 명시된 지침에 따라 자격을 갖춘 용접 절차이것은 용접 과정이 올바르게 수행되고 산업용 용품의 안전하고 효율적인 작동을 위해 요구되는 품질 표준을 충족시키는 것을 보장합니다.
MSS SP-43 동심 환속기 차원:
| MSS SP-43 중심 환속기 차원 | ||||||
| NPS | D:대 끝의 커블에 있는 바깥 지름 ((인치) | D:대 끝의 굽은 바깥 지름 (mm) | D1:작은 끝의 굽은 바깥 지름 ((인치) | D1:작은 끝의 굽은 바깥 지름 (mm) | H ((인치) | H(mm) |
| 3/4 x 1/2 | 1.05 | 26.67 | 0.84 | 21.34 | 1.5 | 38.10 |
| 1 x 3/4 | 1.32 | 33.53 | 1.05 | 26.67 | 2 | 50.80 |
| 1 x 1/2 | 1.32 | 33.53 | 0.84 | 21.34 | 2 | 50.80 |
| 1 x 3/8 | 1.32 | 33.53 | 0.68 | 17.27 | 2 | 50.80 |
| 1-1/4 x 1 | 1.66 | 42.16 | 1.32 | 33.53 | 2 | 50.80 |
| 1-1/4 x 3/4 | 1.66 | 42.16 | 1.05 | 26.67 | 2 | 50.80 |
| 1-1/4 x 1/2 | 1.66 | 42.16 | 0.84 | 21.34 | 2 | 50.80 |
| 1-1/2 x 1-1/4 | 1.9 | 48.26 | 1.66 | 42.16 | 2.5 | 63.50 |
| 1-1/2 x 1 | 1.9 | 48.26 | 1.32 | 33.53 | 2.5 | 63.50 |
| 1-1/2 x 3/4 | 1.9 | 48.26 | 1.05 | 26.67 | 2.5 | 63.50 |
| 1-1/2 x 1/2 | 1.9 | 48.26 | 0.84 | 21.34 | 2.5 | 63.50 |
| 2 x 1-1/2 | 2.38 | 60.45 | 1.9 | 48.26 | 3 | 76.20 |
| 2 x 1-1/4 | 2.38 | 60.45 | 1.66 | 42.16 | 3 | 76.20 |
| 2 x 1 | 2.38 | 60.45 | 1.32 | 33.53 | 3 | 76.20 |
| 2 x 3/4 | 2.38 | 60.45 | 1.05 | 26.67 | 3 | 76.20 |
| 2-1/2 x 2 | 2.88 | 73.15 | 2.38 | 60.45 | 3.5 | 88.90 |
| 2-1/2 x 1-1/2 | 2.88 | 73.15 | 1.9 | 48.26 | 3.5 | 88.90 |
| 2-1/2 x 1-1/4 | 2.88 | 73.15 | 1.66 | 42.16 | 3.5 | 88.90 |
| 2-1/2 x 1 | 2.88 | 73.15 | 1.32 | 33.53 | 3.5 | 88.90 |
| 3 x 2-1/2 | 3.5 | 88.90 | 2.88 | 73.15 | 3.5 | 88.90 |
| 3 x 2 | 3.5 | 88.90 | 2.38 | 60.45 | 3.5 | 88.90 |
| 3 x 1-1/2 | 3.5 | 88.90 | 1.9 | 48.26 | 3.5 | 88.90 |
| 3 x 1-1/4 | 3.5 | 88.90 | 1.66 | 42.16 | 3.5 | 88.90 |
| 3-1/2 x 3 | 4 | 101.60 | 3.5 | 88.90 | 4 | 101.60 |
| 3-1/2 x 2-1/2 | 4 | 101.60 | 2.88 | 73.15 | 4 | 101.60 |
| 3-1/2 x 2 | 4 | 101.60 | 2.38 | 60.45 | 4 | 101.60 |
| 3-1/2 x 1-1/2 | 4 | 101.60 | 1.9 | 48.26 | 4 | 101.60 |
| 3-1/2 x 1-1/4 | 4 | 101.60 | 1.66 | 42.16 | 4 | 101.60 |
| 4 x 3-1/2 | 4.5 | 114.30 | 4 | 101.60 | 4 | 101.60 |
| 4 x 3 | 4.5 | 114.30 | 3.5 | 88.90 | 4 | 101.60 |
| 4 x 2-1/2 | 4.5 | 114.30 | 2.88 | 73.15 | 4 | 101.60 |
| 4 x 2 | 4.5 | 114.30 | 2.38 | 60.45 | 4 | 101.60 |
| 4 x 1-1/2 | 4.5 | 114.30 | 1.9 | 48.26 | 4 | 101.60 |
| 5 x 4 | 5.56 | 141.22 | 4.5 | 114.30 | 5 | 127.00 |
| 5 x 3-1/2 | 5.56 | 141.22 | 4 | 101.60 | 5 | 127.00 |
| 5 x 3 | 5.56 | 141.22 | 3.5 | 88.90 | 5 | 127.00 |
| 5 x 2-1/2 | 5.56 | 141.22 | 2.88 | 73.15 | 5 | 127.00 |
| 5 x 2 | 5.56 | 141.22 | 2.38 | 60.45 | 5 | 127.00 |
| 6 x 5 | 6.62 | 168.15 | 5.56 | 141.22 | 5.5 | 139.70 |
| 6 x 4 | 6.62 | 168.15 | 4.5 | 114.30 | 5.5 | 139.70 |
| 6 x 3-1/2 | 6.62 | 168.15 | 4 | 101.60 | 5.5 | 139.70 |
| 6 x 3 | 6.62 | 168.15 | 3.5 | 88.90 | 5.5 | 139.70 |
| 6 x 2-1/2 | 6.62 | 168.15 | 2.88 | 73.15 | 5.5 | 139.70 |
| 8 x 6 | 8.62 | 218.95 | 6.62 | 168.15 | 6 | 152.40 |
| 8 x 5 | 8.62 | 218.95 | 5.56 | 141.22 | 6 | 152.40 |
| 8 x 4 | 8.62 | 218.95 | 4.5 | 114.30 | 6 | 152.40 |
| 8 x 3-1/2 | 8.62 | 218.95 | 4 | 101.60 | 6 | 152.40 |
| 10 x 8 | 10.75 | 273.05 | 8.62 | 218.95 | 7 | 177.80 |
| 10 x 6 | 10.75 | 273.05 | 6.62 | 168.15 | 7 | 177.80 |
| 10 x 5 | 10.75 | 273.05 | 5.56 | 141.22 | 7 | 177.80 |
| 10 x 4 | 10.75 | 273.05 | 4.5 | 114.30 | 7 | 177.80 |
| 12 x 10 | 12.75 | 323.85 | 10.75 | 273.05 | 8 | 203.20 |
| 12 x 8 | 12.75 | 323.85 | 8.62 | 218.95 | 8 | 203.20 |
| 12 x 6 | 12.75 | 323.85 | 6.62 | 168.15 | 8 | 203.20 |
| 12 x 5 | 12.75 | 323.85 | 5.56 | 141.22 | 8 | 203.20 |
| 14 x 12 | 14 | 355.60 | 12.75 | 323.85 | 13 | 330.20 |
| 14 × 10 | 14 | 355.60 | 10.75 | 273.05 | 13 | 330.20 |
| 14 x 8 | 14 | 355.60 | 8.62 | 218.95 | 13 | 330.20 |
| 14 x 6 | 14 | 355.60 | 6.62 | 168.15 | 13 | 330.20 |
| 16 x 14 | 16 | 406.40 | 14 | 355.60 | 14 | 355.60 |
| 16 x 12 | 16 | 406.40 | 12.75 | 323.85 | 14 | 355.60 |
| 16 x 10 | 16 | 406.40 | 10.75 | 273.05 | 14 | 355.60 |
| 16 x 8 | 16 | 406.40 | 8.62 | 218.95 | 14 | 355.60 |
| 18 x 16 | 18 | 457.20 | 16 | 406.40 | 15 | 381.00 |
| 18 x 14 | 18 | 457.20 | 14 | 355.60 | 15 | 381.00 |
| 18 x 12 | 18 | 457.20 | 12.75 | 323.85 | 15 | 381.00 |
| 18 x 10 | 18 | 457.20 | 10.75 | 273.05 | 15 | 381.00 |
| 20 x 18 | 20 | 508.00 | 18 | 457.20 | 20 | 508.00 |
| 20 x 16 | 20 | 508.00 | 16 | 406.40 | 20 | 508.00 |
| 20 x 14 | 20 | 508.00 | 14 | 355.60 | 20 | 508.00 |
| 20 x 12 | 20 | 508.00 | 12.75 | 323.85 | 20 | 508.00 |
| 24 x 20 | 24 | 609.60 | 20 | 508.00 | 20 | 508.00 |
| 24 x 18 | 24 | 609.60 | 18 | 457.20 | 20 | 508.00 |
| 24 x 16 | 24 | 609.60 | 16 | 406.40 | 20 | 508.00 |
스테인리스 스틸 부트웨일드/시우스리스 콘센트릭 리듀서의 다양한 종류:
스테인리스 스틸의 제조에 다양한 종류가 사용됩니다.buttweld/seamless concentric reducers buttweld/seamless concentric reducers buttweld/seamless concentric reducers buttweld/seamless concentric reducers buttweld/seamless concentric reducers buttweld/seamless concentric reducers buttweld/seamless concentric reducers buttweld/seamless concentric reducers buttweld/seamless concentric reducers buttweld/seamless concentric reducers buttweld/seamless concentric reducers buttweld/seamless concentric reducers buttweld/seamless concentric reducers buttweld/seamless concentric reducers buttweld/seamless concentric reducers buttweld/seamless concentric reducers각각은 다른 응용 프로그램에 적합한 특정 특성을 제공합니다. 아래는 엉덩이 웰드 / 매듭없는 동심 환기기에 사용되는 스테인레스 스틸의 몇 가지 일반적인 종류입니다.
304/304L 등급:
3·16·3·16L급:
321/321H 등급:
소재는:
904L 등급:
MSS SP-43 컨센트릭 리듀서와 엑센트릭 리듀서의 차이점:
줄기기는 파이프 시스템 에서 서로 다른 직경 의 파이프 사이 를 전환 할 필요 가 있을 때 흔히 사용 된다. 그 는 직선 파이프 의 직경 을 줄이는 데 도움 이 된다.유체 또는 가스의 원활하고 효율적인 흐름을 허용합니다..
컨센트릭 리듀서:이 유형의 줄기기는 공통의 중앙선을 가지고 있으며, 이는 줄기기의 끝이 서로 정렬되어 있음을 의미합니다. 그것은 파이프 지름의 점진적 인 감소를 제공합니다.원활한 흐름 경로를 유지하고 격변을 최소화합니다..
외진 환각:컨센트릭 리드커와 달리,외진 환각기중선을 오프셋합니다. 이것은 절단기의 끝이 정렬되지 않고 한 끝이 다른 한쪽보다 약간 높거나 낮게 위치한다는 것을 의미합니다.외진 환기는 주로 파이프 시스템 내에서 공기 또는 유체 주머니의 축적을 방지 할 필요가있는 상황에서 사용됩니다.오프셋 디자인은 갇힌 액체의 배수를 용이하게합니다.
MSS SP-43 스테인리스 스틸 중심 환전기일반적으로 다양한 산업용 용도로 사용되며, 다른 지름의 파이프 사이를 통일 중심을 유지해야 합니다.
유체 흐름 제어: MSS SP-43 스테인리스 스틸 중심 절감기파이프 시스템 내의 유체 흐름을 제어하고 조절하는 데 사용됩니다. 그들은 파이프 지름의 점진적 인 감소를 허용하여 격동 및 압력 손실을 최소화합니다.이것은 특정 흐름 속도 또는 압력을 유지하는 것이 중요한 응용 프로그램에서 중요합니다., 물 유통 시스템, 공정 산업 및 HVAC 시스템과 같이.
펌프와 압축기 연결:펌프 또는 압축기를 포함하는 파이프 시스템에서MSS SP-43스테인리스 스틸 중심 절감기더 큰 지름의 파이프에서 더 작은 지름의 파이프로 전환하는 데 사용됩니다. 이것은 펌프 또는 압축기의 출구 크기와 일치하는 데 도움이됩니다.과도한 압력 하락을 일으키지 않고 효율적인 흐름을 보장합니다집중적 인 감소기는 일반적으로 석유 및 가스 파이프 라인, 수처리 공장 및 산업 공정 시스템에서 사용됩니다.
크기 전환: MSS SP-43 스테인리스 스틸 중심 환전기다른 크기의 파이프를 연결해야 할 때, 특히 큰 파이프에서 작은 파이프로 전환할 때 사용됩니다.그들은 중선을 유지하면서 직경의 부드럽고 균일한 감소를 제공합니다이것은 석유 및 가스 파이프 라인, 화학 처리 공장 및 수처리 시설과 같은 응용 프로그램에서 유용합니다.
위생용품: MSS SP-43 스테인리스 스틸 중심 환전기일반적으로 위생 응용 분야, 특히 의약품, 식품 및 음료 및 유제품 가공과 같은 산업에서 사용됩니다.이 줄기기는 부드럽고 깨끗한 내부 표면을 유지하면서 다른 크기의 파이프 사이의 전환을 촉진, 제품 오염 위험을 최소화합니다.
고온 용도: MSS SP-43 스테인리스 스틸 중심 환전기고온에 견딜 수 있으며 뜨거운 유체 또는 가스를 포함하는 응용 프로그램에서 사용됩니다. 그들은 일반적으로 발전소, 정유 공장 및 석유화학 산업에서 사용됩니다.
